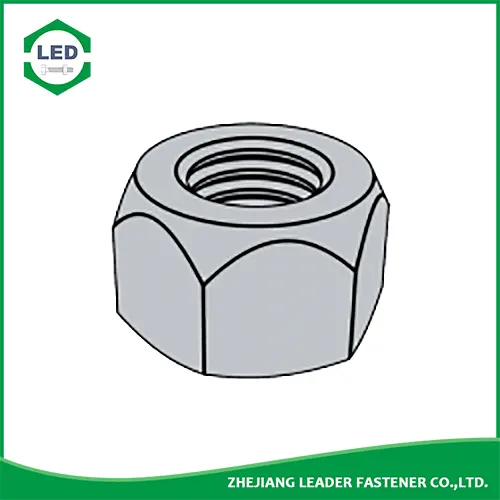

DIN 980V লকিং বাদাম
Leader-Fastener® হল DIN 980V লকিং নাট-এর একটি প্রস্তুতকারক এবং পরিবেশক৷ আমাদের কাছে প্রোডাকশন প্ল্যান্ট, রপ্তানি বিভাগে বিনিয়োগ করা থেকে শুরু করে আপনার প্রয়োজনীয়তা পূরণের জন্য একটি মান নিয়ন্ত্রণ দল এবং কেন্দ্র থাকা পর্যন্ত পরিষেবার সম্পূর্ণ লাইন রয়েছে। আমরা কোম্পানির জীবন হিসাবে গুণমান বিবেচনা. আমরা প্রথম নীতি হিসাবে ভাল মানের সাথে স্থির থাকি এবং আন্তর্জাতিক মান অনুযায়ী মান নিয়ন্ত্রণ এবং পরিদর্শন ব্যবস্থার একটি সেট স্থাপন করেছি। আমরা উত্পাদন, পরিবহন এবং বিক্রয় প্রতিটি কোর্সে ISO9001 গুণমান গ্যারান্টি সিস্টেম চালিয়েছি। আমরা আশা করি অদূর ভবিষ্যতে আমরা গুণমান, নাইট পরিষেবা এবং প্রতিযোগিতামূলক মূল্যকে শীর্ষে রেখে ব্যবসায় আপনার অংশীদার হতে পারব এবং আপনার বন্ধুও হতে পারব।
অনুসন্ধান পাঠান পিডিএফ ডাউনলোড করুন
পণ্যের বর্ণনা
লিডার-ফাস্টেনার® DIN 980 লকিং বাদাম, সমস্ত ধাতব লক বাদামকে সমস্ত ধাতু স্ব-লকিং বাদামও বলা হয়। দুটি প্রধান লকিং ফর্ম আছে:
ক এই ধরনের বাদামকে 980-v টাইপ বলা হয় এবং সাধারণ ফর্মগুলি নিম্নরূপ: শেষ মুখের তিন-পয়েন্ট টাইপ, উপবৃত্তাকার প্রকার, পার্শ্ব এক্সট্রুশন টাইপ।
খ. বাদামটি একটি ধাতব লকিং প্লেটের সাথে এমবেড করা হয়, যা লকিং রিং দ্বারা হারানো প্রতিরোধ করতে পারে। এই ধরনের বাদামকে 980-মি বলা হয়
980-v টাইপের বাদামের লকিং নীতিটি নিম্নরূপ: ডাই স্ট্যাম্পিংয়ের মাধ্যমে, বাদামের স্ক্রু থ্রেডের প্রায় 3 টি দাঁত বিকৃত হয়ে যায় এবং বিকৃতির পরে, বাদামের সুতার ভিতরের ব্যাসটি বাইরের ব্যাসের চেয়ে সামান্য ছোট হয়। বল্টু থ্রেড। অতএব, বাদাম শক্ত করার পরে থ্রেডগুলির মধ্যে ঘর্ষণ শক্তি সাধারণ থ্রেডের তুলনায় অনেক বেশি, যা হারানো প্রতিরোধে কার্যকর ভূমিকা পালন করতে পারে।
লকিং বাদাম বারবার ব্যবহার করা যেতে পারে, তবে এটি বারবার বিচ্ছিন্ন এবং ইনস্টল করার সুপারিশ করা হয় না। বহুবার বিচ্ছিন্নকরণ এবং ইনস্টলেশনের পরে, বাদামের লকিং টর্ক উল্লেখযোগ্যভাবে হ্রাস পাবে (পঞ্চম বিচ্ছিন্নকরণটি প্রথম বিচ্ছিন্নকরণের তুলনায় উল্লেখযোগ্যভাবে কম)।
সমস্ত ধাতব লক বাদামের যান্ত্রিক কর্মক্ষমতা প্রয়োজনীয়তা সাধারণ বাদামের মতোই। কার্বন স্টিলের সাধারণ গ্রেডগুলি সাধারণত গ্রেড 8, গ্রেড 10 এবং গ্রেড 12 হয়, যখন স্টেইনলেস স্টিলের সাধারণত গ্রেড 70 এবং গ্রেড 80 হয়।
তাদের মধ্যে, কার্বন ইস্পাত বাদামের লোড ধরে রাখা এবং কঠোরতার প্রয়োজনীয়তাগুলি সাধারণ কার্বন ইস্পাত বাদামের মানকে নির্দেশ করবে, যা গ্রহণের জন্য আদর্শ ISO 898-1 (কার্বন স্টিল বাদামের যান্ত্রিক সম্পত্তির প্রয়োজনীয়তা) উল্লেখ করতে পারে৷ স্টেইনলেস স্টীল বাদাম শুধুমাত্র লোড ধারণ কর্মক্ষমতা জন্য কার্বন ইস্পাত বাদাম উল্লেখ করুন, এবং কঠোরতা প্রয়োজন হয় না.
লকিং পারফরম্যান্স নিশ্চিত করতে, লকিং বাদামটি ISO 2320 (প্রি-টর্ক লকিং নাটের জন্য যান্ত্রিক কর্মক্ষমতা প্রয়োজনীয়তা) এ নির্দিষ্ট পাঁচ বার স্ক্রুইং ইন এবং আউট করার জন্য টর্কের প্রয়োজনীয়তা উল্লেখ করবে। সাধারণ বাদামের এই বিশেষ প্রয়োজন নেই।
লিডার-ফাস্টেনারের পণ্যের স্পেসিফিকেশন®DIN 980V লকিং বাদাম
উপাদান: কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ ইস্পাত, পিতল।
ফিনিশমেন্ট: কালো, দস্তা ধাতুপট্টাবৃত, দস্তা হলুদ, এইচডিজি, ফসফেট, ড্যাক্রোমেট, জিওমেট, ম্যাজিন, রাসপার্ট, টেফলন ইত্যাদি।
DIN 980 (V) - 1987 অল-মেটাল প্রচলিত টর্ক টাইপ হেক্সাগন নাটস উইথ সিঙ্গেল পিস মেটাল (টাইপ V)
| থ্রেড আকার D |
M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | |||
| P | পিচ | মোটা সুতা | 0.5 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | |
| সূক্ষ্ম সুতো 1 | / | / | / | / | / | 1 | 1 | 1.5 | 1.5 | 1.5 | |||
| সূক্ষ্ম থ্রেড 2 | / | / | / | / | / | / | 1.25 | 1.25 | / | / | |||
| da | মিনিট | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | ||
| সর্বোচ্চ | 3.45 | 4.6 | 5.75 | 6.75 | 7.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | |||
| dw | মিনিট | 4.6 | 5.9 | 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | ||
| e | মিনিট | 6.01 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | ||
| h | সর্বোচ্চ = নামমাত্র আকার | 3.7 | 4.2 | 5.1 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | ||
| মিনিট | 3.4 | 3.9 | 4.8 | 5.7 | 6.5 | 7.5 | 9 | 11 | 12 | 14 | |||
| mw | মিনিট | 1.65 | 2.2 | 2.75 | 3.3 | 3.85 | 4.4 | 5.5 | 6.6 | 7.7 | 8.8 | ||
| s | সর্বোচ্চ = নামমাত্র আকার | 5.5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | ||
| মিনিট | 5.32 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | |||
| থ্রেড আকার D |
M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | |||
| P | পিচ | মোটা সুতা | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | |
| সূক্ষ্ম সুতো 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | |||
| সূক্ষ্ম থ্রেড 2 | 1.5 | 1.5 | 1.5 | / | / | / | / | / | / | |||
| da | মিনিট | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | ||
| সর্বোচ্চ | 19.5 | 21.6 | 23.7 | 25.9 | 29.1 | 32.4 | 35.6 | 38.9 | 42.1 | |||
| dw | মিনিট | 24.9 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | ||
| e | মিনিট | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | ||
| h | সর্বোচ্চ = নামমাত্র আকার | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | ||
| মিনিট | 16 | 18 | 20 | 22 | 25 | 28 | 31 | 34 | 37 | |||
| mw | মিনিট | 9.9 | 11 | 12.2 | 13.2 | 14.8 | 16.5 | 18.2 | 19.8 | 21.5 | ||
| s | সর্বোচ্চ = নামমাত্র আকার | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | ||
| মিনিট | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | |||
â , টাইপ V:
একক-টুকরো ধাতব বাদাম হল একটি সন্নিবেশ ছাড়াই বাদাম, যেখানে বাদামের বিদ্যমান টর্ক উপাদানের উপযুক্ত বিকৃতি দ্বারা বর্ধিত ঘর্ষণ তৈরি হয়।
টাইপ এম:
দুই-টুকরো ধাতব বাদাম হল বাদাম, যেখানে বাদামের বিদ্যমান টর্ক উপাদানে ঢোকানো অতিরিক্ত ধাতব উপাদান দ্বারা বর্ধিত ঘর্ষণ তৈরি হয়। এই ধরনের ডোজ সম্পূর্ণ লোডযোগ্যতা নেই.
â¡, উপাদান:
ইস্পাত, শক্তি শ্রেণী (উপাদান): 5,8,10,12(â¤M16)ã টাইপ V (মোটা থ্রেড বাদাম) এর জন্য স্ট্যান্ডার্ড ISO 898-2, M টাইপ এর জন্য DIN 267-4 এবং V টাইপ (সূক্ষ্ম) সুতো বাদাম)
