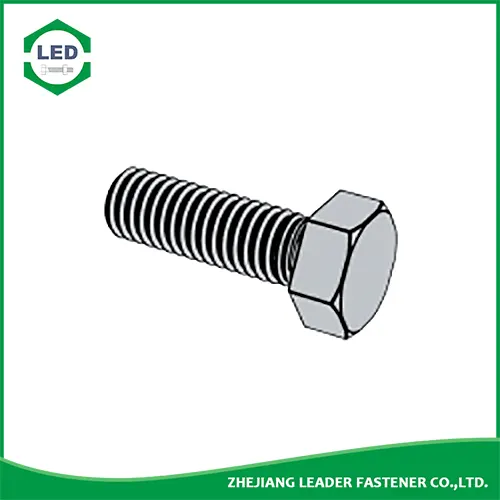

DIN 961 হেক্স বোল্ট

DIN 961 - হেক্স ক্যাপ স্ক্রু, মেট্রিক ফাইন থ্রেড - সম্পূর্ণ থ্রেড

লিডার-ফাস্টেনার® DIN 961 হেক্স বোল্টসম্পূর্ণভাবে থ্রেডেড এবং সূক্ষ্ম বা অতিরিক্ত সূক্ষ্ম বাহ্যিক মেশিন স্ক্রু থ্রেড রয়েছে (থ্রেড থেকে থ্রেডের দূরত্ব মোটা থ্রেডের চেয়ে কম)। আইএসও 8675 এর মতো মাত্রা থাকা, ট্যাপ করা গর্ত এবং বাদামের সাথে ব্যবহার করুন। ক্লাস 8.8 এবং 10.9 ইস্পাত উপলব্ধ; দস্তা কলাই জারা সুরক্ষা প্রদান করে যখন প্লেইন ফিনিসটি আনপ্লেটেড থাকে এবং মরিচা পড়তে পারে। ক্লাস 8.8 এবং 10.9 এর থ্রেড সহনশীলতা প্লেইন ফিনিশের জন্য 6g এবং ধাতুপট্টাবৃত করার জন্য 6h; ডান হাতের থ্রেডগুলি আদর্শ। কখনও কখনও হেক্স হেড বোল্ট এবং ট্যাপ বোল্ট বলা হয়, বোল্টের দৈর্ঘ্য মাথার নীচে থেকে ডগা পর্যন্ত পরিমাপ করা হয়।DIN 961 হেক্স হেড ক্যাপ স্ক্রুISO 8675 এবং JIS B1180 এর মতো। তুলনা করার জন্য, DIN 960 আংশিকভাবে থ্রেডেড এবং DIN 933 সম্পূর্ণ থ্রেডেড কিন্তু মোটা থ্রেড রয়েছে।

লিডার-ফাস্টেনার® DIN 961 - 1990 সূক্ষ্ম পিচ থ্রেডের সাথে হেক্সাগন হেড বোল্ট' A এবং B প্রোডাক্ট গ্রেড

স্ক্রু থ্রেড d			M8	M10	M12	M14	M16	M18	M20	M22	M24
P	পিচ	সূক্ষ্ম সুতো-১	1	1	1.5	1.5	1.5	2	1.5	2	2
		সূক্ষ্ম সুতো-2	-	1.25	1.25	-	-	1.5	2	1.5	1.5
a	সর্বোচ্চ		3	3.75	4.5	4.5	4.5	6	6	6	6
c	মিনিট		0.15	0.15	0.15	0.15	0.2	0.2	0.2	0.2	0.2
	সর্বোচ্চ		0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8
da	সর্বোচ্চ		9.2	11.2	13.7	15.7	17.7	20.2	22.4	24.4	26.4
dw	এ গ্রেড	মিনিট	11.6	15.6	17.4	20.5	22.5	25.3	28.2	30	33.6
	গ্রেড বি	মিনিট	11.4	15.4	17.2	20.1	22	24.8	27.7	29.5	33.2
e	এ গ্রেড	মিনিট	14.38	18.9	21.1	24.49	26.75	30.14	33.53	35.72	39.98
	গ্রেড বি	মিনিট	14.2	18.72	20.88	23.91	26.17	29.56	32.95	35.03	39.55
k	নামমাত্র আকার		5.3	6.4	7.5	8.8	10	11.5	12.5	14	15
	এ গ্রেড	মিনিট	5.15	6.22	7.32	8.62	9.82	11.28	12.28	13.78	14.78
		সর্বোচ্চ	5.45	6.58	7.68	8.98	10.18	11.72	12.72	14.22	15.22
	গ্রেড বি	মিনিট	5.06	6.11	7.21	8.51	9.71	11.15	12.15	13.65	14.65
		সর্বোচ্চ	5.54	6.69	7.79	9.09	10.29	11.85	12.85	14.35	15.35
k1	মিনিট		3.54	4.28	5.05	5.96	6.8	7.8	8.5	9.6	10.3
r	মিনিট		0.4	0.4	0.6	0.6	0.6	0.6	0.8	0.8	0.8
s	সর্বোচ্চ = নামমাত্র আকার		13	17	19	22	24	27	30	32	36
	এ গ্রেড	মিনিট	12.73	16.73	18.67	21.67	23.67	26.67	29.67	31.61	35.38
	গ্রেড বি	মিনিট	12.57	16.57	18.48	21.16	23.16	26.16	29.16	31	35
প্রতি 1000 ইস্পাত পণ্যের ওজন (âkg)			-	-	-	-	-	-	-	-	-

স্ক্রু থ্রেড d			M27	M30	M33	M36	M39	M42	M45	M48	M52
P	পিচ	সূক্ষ্ম সুতো-১	2	2	2	3	3	3	3	3	3
		সূক্ষ্ম সুতো-2	-	-	-	-	-	-	-	-	-
a	সর্বোচ্চ		6	6	6	9	9	9	9	9	9
c	মিনিট		0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3
	সর্বোচ্চ		0.8	0.8	0.8	0.8	1	1	1	1	1
da	সর্বোচ্চ		30.4	33.4	36.4	39.4	42.4	45.6	48.6	52.6	56.6
dw	এ গ্রেড	মিনিট	-	-	-	-	-	-	-	-	-
	গ্রেড বি	মিনিট	38	42.7	46.6	51.1	55.9	59.9	64.7	69.4	74.2
e	এ গ্রেড	মিনিট	-	-	-	-	-	-	-	-	-
	গ্রেড বি	মিনিট	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25
k	নামমাত্র আকার		17	18.7	21	22.5	25	26	28	30	33
	এ গ্রেড	মিনিট	-	-	-	-	-	-	-	-	-
		সর্বোচ্চ	-	-	-	-	-	-	-	-	-
	গ্রেড বি	মিনিট	16.65	18.28	20.58	22.08	24.58	25.58	27.58	29.58	32.5
		সর্বোচ্চ	17.35	19.12	21.42	22.92	25.42	26.42	28.42	30.42	33.5
k1	মিনিট		11.7	12.8	14.4	15.5	17.2	17.9	19.3	20.9	22.8
r	মিনিট		1	1	1	1	1	1.2	1.2	1.6	1.6
s	সর্বোচ্চ = নামমাত্র আকার		41	46	50	55	60	65	70	75	80
	এ গ্রেড	মিনিট	-	-	-	-	-	-	-	-	-
	গ্রেড বি	মিনিট	40	45	49	53.8	58.8	63.1	68.1	73.1	78.1
প্রতি 1000 ইস্পাত পণ্যের ওজন (âkg)			-	-	-	-	-	-	-	-	-

উপাদান:

ক) ইস্পাত, সম্পত্তি শ্রেণী (উপাদান): dâ¤39mm: 5.6,8.8,10.9; d > 39mm: চুক্তি সাপেক্ষে। স্ট্যান্ডার্ড DIN ISO 898-1
খ) স্টেইনলেস স্টিল, প্রপার্টি ক্লাস (উপাদান): dâ¤20mmï¼A2-70ï¼A4-70; 20mm 39mm: চুক্তি সাপেক্ষে। স্ট্যান্ডার্ড DIN 267-11
গ) অ লৌহঘটিত ধাতু, সম্পত্তি শ্রেণী (উপাদান): চুক্তি সাপেক্ষে। স্ট্যান্ডার্ড DIN 267-18
দ্রষ্টব্য: DIN ISO 898-1 এবং DIN 267-11-এ উল্লেখিত প্রপার্টি শ্রেণী বোঝাতে ব্যবহৃত চিহ্নগুলি M39-এর উপরে মাপের জন্যও ব্যবহার করা যেতে পারে তবে শর্ত থাকে যে সমাপ্ত পণ্যটিতে নির্দিষ্ট প্রতীকের জন্য নির্ধারিত সমস্ত বৈশিষ্ট্য রয়েছে।
